As chapas podem ser instaladas sobre estrutura de alumínio ou aço. A espessura das chapas não deve ser inferior a 3mm e deve estar de acordo com a área de instalação e carga que irão sofrer.
Dilatação térmica
É importante que as chapas estejam completamente apoiadas e que considere folga para dilatação térmica.

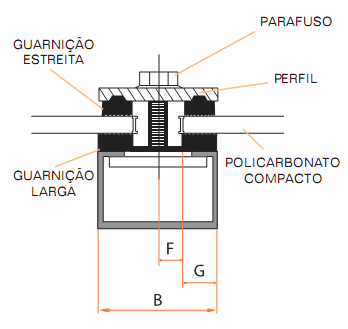

| Vão | Engastamento G (mm) |
Folga F (mm) |
Base B (mm) |
| até 600 | 20 | 2 | 50 |
| de 600 a 1200 | 20 | 4 | 50 |
| de 1200 a 1800 | 20 | 6 | 50 |
| de 1800 a 2400 | 25 | 8 | 50 |
Ancoragem
| Ancoragem mínima |
| 20mm |
Modulação
Instalação Plana
(Uma água / Duas águas / Pirâmide / Fechamento)
| Espessura | Vão máximo |
| 3 | 600 |
| 4 | 800 |
| 5 | 950 |
| 6 | 1100 |
| 8 | 1300 |
| 10 | 1500 |
Instalação Curva
| Raio (M) | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 | 3,25 | 3,50 | 3,75 | 4,00 | 4,50 | 5,00 |
|
3mm |
1,17 |
0,90 |
0,70 |
0,65 |
0,60 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
4mm |
1,82 |
1,70 |
1,30 |
1,05 |
0.87 |
0,80 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
5mm |
- |
- |
- |
1,82 |
1.65 |
1,40 |
1,22 |
1,05 |
0,95 |
- |
- |
- |
- |
- |
- |
|
6mm |
- |
- |
- |
- |
- |
- |
1,82 |
1,60 |
1,50 |
1,30 |
1,22 |
1,10 |
1,04 |
- |
- |
|
8mm |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1,82 |
1,60 |
1,40 |
